Футерованные компенсаторы

Наши компенсаторы предназначены для подавления вибрации и колебаний, а также для снижения теплового расширения. Посредством изменения количества волн улучшается компенсирующая способность. 2-волновые компенсаторы способны воспринимать высокие рабочие давления.

2-x волновые компенсаторы футерованные из PTFE (ПТФЭ) (Ру 10, Ру 16, Ру 25, Ру 40)

Материал покрытия:

PTFE (ПТФЭ) -натуральный или электроотводящий

Другие толщины покрытия и ступени давления - по запросу.

Формы фланца:

свободный-свободный

Другие ступени номинального давления:

Ру 16

Ру 25

Ру 40

Материал:

обыкновенная сталь и нержавеющая сталь

Специальное исполнение:

бонки для заземления, лакирование.

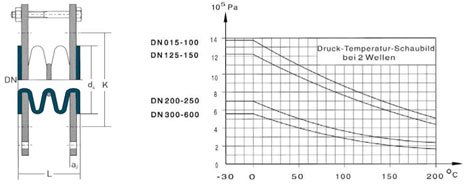

Характеристики:


d4 = Диаметр отбортованной футеровки



K = Диметр центров крепежных болтов

a2 = Длина при свободном фланце (стандартная толщина покрыти

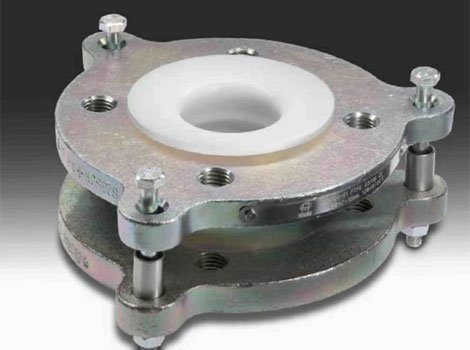

2-x волновые компенсаторы футерованные из PTFE - новое исполнение (РУ 10)

Исполнение:

по выбору с двумя или тремя ограничительными тягами

до номинального диаметра DN 65: с резьбовыми отверстиями

от DN 80: со сквозными отверстиями

Материал покрытия:

PTFE (ПТФЭ) натуральный или электроотводящий
Другие толщины покрытия и ступени давления - по запросу.

Формы фланца:

свободный-свободный

Материал:

обыкновенная сталь и нержавеющая сталь

Специальное исполнение:

бонки для заземления, лакирование.

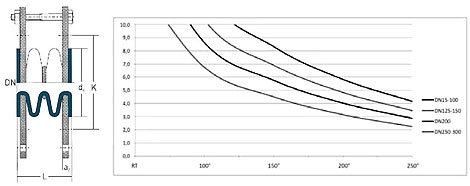

Характеристики:


L = Конструктивная длина

d4 = Диаметр футерованной отбортовки

K = Диаметр центров крепежных отверстий болтов

a = Длина при свободном фланце (стандартная толщина покрытия)

DN L (мм) Осевое перемещение±(мм) Сдвиговое перемещение макс. (мм) Угловое перемещение макс ° d4 (мм) K (мм) a2 (мм)
15 54 6 3 7 45 65 11
20 54 6 3 7 58 75 11
25 54 6 3 7 68 85 11
32 56 6 3 7 78 100 13
40 56 6 3 7 88 110 13
50 68 10 3 7 102 125 15
65 78 12 5 7 122 145 15
80 88 15 5 7 138 160 15,5
100 88 15 6 7 158 180 19
125 95 15 6 7 188 210 19,25
До диаметра DN 450 данные необходимо согласовать



DN L (мм) Рабочая площадь сечения сильфона (см²) Коэффициент упругости в осевом направлении 20 °CН/мм Болты Вес (пр. кг/ штука.)
15 54 24 27 4 x M12 1,7
20 54 24 27 4 x M12 1,7
25 54 24 27 4 x M12 1,7
32 56 33 57 4 x M16 2,1
40 56 40 66 4 x M16 2,6
50 68 55 86 4 x M16 3,8
65 78 85 122 4 x M16 4,6
80 88 113 147 8 x M16 5,2
100 88 158 161 8 x M16 6,9
125 95 222 177 8 x M16 11,3
До диаметра DN 450 данные необходимо согласовать
