Футерованные трубы

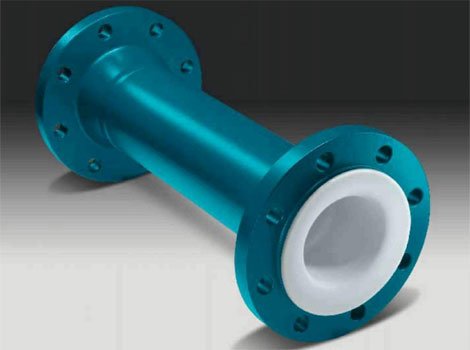

Футерованные фланцевые трубы (Ру 10, Ру 16, Ру 25, Ру 40)
Фланцевые трубы изготавливаются из фторопласта PTFE (ПТФЭ), полученного способом пастовой экструзии. Этот материал обладает чрезвычайно высокой химической стойкостью и способен выдерживать температуру до +230°. Мы поставляем трубы длиной до 6 метров, DN 15-500.
Материал покрытия:
PTFE (ПТФЭ) -натуральный или электроотводящий
PP (ПП)- до диаметра DN 300
Другие толщины покрытия - по запросу.
Формы фланца:
приварной-свободный, приварной-приварной, свободный-свободный
Другие ступени номинального давления:
Ру 16
Ру 25
Ру 40
Материал:
углеродистая сталь и нержавеющая сталь
Специальное исполнение:
бонки для заземления, муфты для вентиляции, стопор фланца, лакирование

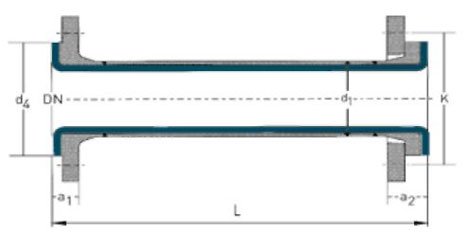

Характеристики:
L = Конструктивная длина
d1 = Внешний диаметр трубы
d4 = Диаметр отбортованной футеровки
K = Диаметр центров крепежных отверстий болтов
a1 = Длина при приварном фланце (стандартная футеровка)
a2 = Длина при свободном фланце (стандартная футеровка)
DN1 |
L (мм) |
d1 (мм) |
d4 (мм) |
K(мм) |
a1 (мм) |
a2 (мм) |
Болты |
|
макс. |
мин. |
Труба (пр. кг/м) |
Парафланцев(пр. кг) |
15 |
6000 |
65 |
21,3 |
45 |
65 |
19,0 |
29,0 |
4 x M12 |
1,2 |
1,5 |
20 |
6000 |
75 |
26,9 |
58 |
75 |
21,0 |
33,0 |
4 x M12 |
1,6 |
2,0 |
25 |
6000 |
75 |
33,7 |
68 |
85 |
21,0 |
33,0 |
4 x M12 |
2,5 |
2,5 |
32 |
6000 |
80 |
42,4 |
78 |
100 |
21,0 |
35,0 |
4 x M16 |
3,4 |
3,6 |
40 |
6000 |
80 |
48,3 |
88 |
110 |
21,0 |
35,0 |
4 x M16 |
4,5 |
4,2 |
50 |
6000 |
90 |
60,3 |
102 |
125 |
21,0 |
38,0 |
4 x M16 |
5,8 |
5,5 |
65 |
6000 |
90 |
76,1 |
122 |
145 |
21,0 |
39,0 |
4 x M16 |
7,1 |
6,6 |
80 |
6000 |
100 |
88,9 |
138 |
160 |
23,0 |
39,0 |
8 x M16 |
10,0 |
8,3 |
100 |
6000 |
100 |
114,3 |
158 |
180 |
23,0 |
43,0 |
8 x M16 |
14,0 |
9,9 |
125 |
6000 |
100 |
139,7 |
188 |
210 |
26,5 |
44,5 |
8 x M16 |
17,5 |
13,2 |
150 |
6000 |
100 |
168,3 |
212 |
240 |
27,0 |
49,0 |
8 x M20 |
23,5 |
16,0 |
200 |
6000 |
120 |
219,1 |
268 |
295 |
29,0 |
49,0 |
8 x M20 |
39,0 |
23,0 |
250 |
4000 |
130 |
273,0 |
320 |
350 |
31,0 |
53,0 |
12 x M20 |
55,5 |
31,0 |
300 |
3000 |
130 |
323,9 |
370 |
400 |
31,0 |
53,0 |
12 x M20 |
74,0 |
39,0 |
350 |
3000 |
130 |
355,6 |
430 |
460 |
31,0 |
55,0 |
16 x M20 |
85,0 |
52,0 |
400 |
3000 |
130 |
406,4 |
482 |
515 |
31,0 |
61,0 |
16 x M24 |
102,0 |
67,0 |
450 |
3000 |
130 |
457,0 |
532 |
565 |
33,0 |
65,0 |
20 x M24 |
130,0 |
85,0 |
500 |
3000 |
140 |
508,0 |
585 |
585 |
33,0 |
69,0 |
20 x M24 |
155,0 |
90,0 |
