Футерованные смотровые окна

Изготовленные из высококачественного боросиликатного стекла наши смотровые окна предлагают Вам визуальный контроль за трубопроводной системой в любое время.

Смотровые окна футерованные (Ру 10, Ру 16, Ру 25, Ру 40)

Материал покрытия:

до диаметра DN 100: PFA(ПФА)-натуральный или электроотводящий

от DN 125: PTFE (ПТФЭ) натуральный или электроотводящий

до диаметра DN 300: PP (ПП)

Другие толщины покрытия по запросу.

Формы фланца:

приварной-свободный

приварной-приварной

свободный-свободный

Другие ступени номинального давления:

Ру 16

Ру 25

Ру 40

Материал:

обыкновенная сталь и нержавеющая сталь

Специальное исполнение:

бонки для заземления, муфты для вентиляции, стопор фланца, лакирование.

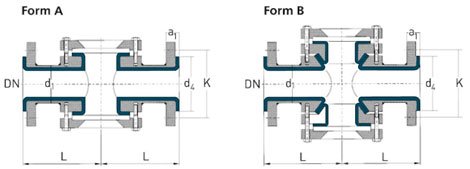

Характеристики:


L = Конструктивная длина

d1 = Внешний диаметр трубы

d4 = Диаметр отбортованной футеровки

K = Диаметр центров отверстий болтов

a1 = Длина при приварном фланце

a2= Длина при свободном фланце (стандартное покрытие )

DN L (мм) Форма (мм) d1 (мм) d4 (мм) K (мм) a1 (мм) a2 (мм) Болты Вес (пр. кг/ штука)
25 110 A 33,7 68 85 21,0 33,0 4xM12 3,8
32 130 A 42,4 78 100 21,0 35,0 4xM16 4,8
40 150 A 48,3 88 110 21,0 35,0 4xM16 6,3
50 120 A 60,3 102 125 21,0 38,0 4xM16 10,0
65 140 A 76,1 122 145 21,0 39,0 4xM16 14,5
80 165 A 88,9 138 160 23,0 39,0 8xM16 23,0
100 205 A 114,3 158 180 23,0 43,0 8xM16 39,0
125 245 B 139,7 188 210 26,5 44,5 8xM16 59,0
150 285 B 168,3 212 240 27,0 49,0 8xM20 83,0
200 365 B 219,1 268 295 29,0 49,0 8xM20 122,0
250 450 B 273,0 320 350 31,0 53,0 12xM20 166,0
300 525 B 323,9 370 400 31,0 53,0 12xM20 232,0
350 600 B 355,6 430 460 31,0 55,0 16xM20 320,0
400 680 B 406,4 482 515 31,0 61,0 16xM24 380,0
