Футерованные отводы
Технология производства BAUM с применением покрытия из PTFE (ПТФЭ) обеспечивает оптимальную пропускную способность и точное прилегание футеровочного материала по всей поверхности изделия.

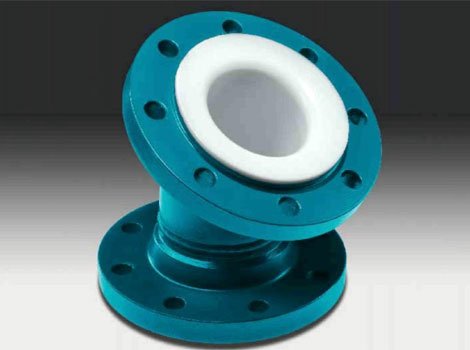

Футерованные фланцевые отводы 30° / 60° (Ру 10, Ру 16, Ру 25, Ру 40)
Материал покрытия:
PTFE (ПТФЭ) -натуральный или электроотводящий
PP (ПП)- до диаметра DN 300
Другие толщины покрытия по запросу
Формы фланца:
приварной-свободный
приварной-приварной
свободный-свободный
Другие ступени номинального давления:
Ру 16
Ру 25
Ру 40
Материал:
обыкновенная сталь и нержавеющая сталь
Специальное исполнение:
бонки для заземления, муфты вентиляции

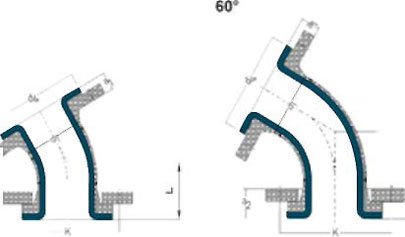

Характеристики:
L = Конструктивная длина
d1 = Внешний диаметр трубы
d4 = Диаметр отбортованной футеровки
K = Диаметр центров крепежных отверстий болтов
a1 = Длина при приварном фланце (стандартная футеровка)
a2 = Длина при свободном фланце (стандартная. футеровка)
DN |
L (мм) |
d1 (мм) |
d4 (мм) |
K (мм) |
a1 (мм) |
a2 |
Болты |
|
30° |
60° |
30°(пр.) )кг/штука) |
60°(пр.) кг/штука) |
15 |
50 |
63 |
21,3 |
45 |
65 |
19,0 |
29,0 |
4 x M 12 |
1,5 |
1,6 |
20 |
57 |
75 |
26,9 |
58 |
75 |
21,0 |
33,0 |
4 x M 12 |
2,0 |
2,2 |
25 |
61 |
84 |
33,7 |
68 |
85 |
21,0 |
33,0 |
4 x M 12 |
2,7 |
2,8 |
32 |
70 |
98 |
42,4 |
78 |
100 |
21,0 |
35,0 |
4 x M 16 |
3,9 |
4,1 |
40 |
73 |
108 |
48,3 |
88 |
110 |
21,0 |
35,0 |
4 x M 16 |
4,6 |
4,9 |
50 |
70 |
93 |
60,3 |
102 |
125 |
21,0 |
38,0 |
4 x M 16 |
5,8 |
6,1 |
65 |
75 |
104 |
76,1 |
122 |
145 |
21,0 |
39,0 |
4 x M 16 |
7,2 |
7,6 |
80 |
85 |
120 |
88,9 |
138 |
160 |
23,0 |
39,0 |
8 x M 16 |
9,1 |
9,7 |
100 |
96 |
145 |
114,3 |
158 |
180 |
23,0 |
43,0 |
8 x M 16 |
11,6 |
12,7 |
125 |
106 |
166 |
139,7 |
188 |
210 |
26,5 |
44,5 |
8 x M 16 |
15,3 |
17,1 |
150 |
118 |
188 |
168,3 |
212 |
240 |
27,0 |
49,0 |
8 x M 20 |
19,6 |
23,0 |
200 |
145 |
240 |
219,1 |
268 |
295 |
29,0 |
49,0 |
8 x M 20 |
30,0 |
37,0 |
250 |
168 |
286 |
273,0 |
320 |
350 |
31,0 |
53,0 |
12 x M 20 |
43,0 |
54,0 |
300 |
190 |
330 |
323,9 |
370 |
400 |
31,0 |
53,0 |
12 x M 20 |
57,0 |
74,5 |
350 |
210 |
375 |
355,6 |
430 |
460 |
31,0 |
55,0 |
16 x M 20 |
74,0 |
138,0 |
400 |
235 |
425 |
406,4 |
482 |
515 |
31,0 |
61,0 |
16 x M 24 |
102,0 |
160,0 |
450 |
205 |
415 |
457,0 |
532 |
565 |
33,0 |
65,0 |
20 x M 24 |
125,0 |
200,0 |
500 |
275 |
508 |
508,0 |
585 |
585 |
33,0 |
69,0 |
20 x M 24 |
162,0 |
230,0 |
