Футерованные фланцевые переходы

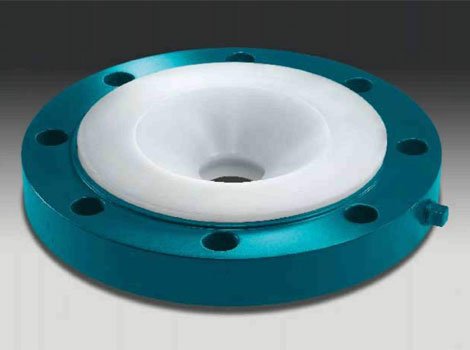

К изготовлению каждого переходного фланца мы подходим строго индивидуально. В зависимости от размера перехода в качестве материала покрытия мы применяем PTFE (ПТФЭ) или PFA (ПФА).
Переходы фланцевые футерованные (Ру 10, Ру 16, Ру 25, Ру 40)
Материал покрытия:
PTFE (ПТФЭ) - натуральный или электроотводящий
PFA (ПФА) - натуральный или электроотводящий
PP (ПП)
Другие толщины покрытия и формы фланцев по запросу.
Формы фланца:
приварной-свободный
приварной-приварной
свободный-свободный
Другие ступени номинального давления:
Ру 16
Ру 25
Ру 40
Материал:
обыкновенная сталь и нержавеющая сталь
Специальное исполнение:
бонки для заземления, муфты для вентиляции, стопор фланца, лакирование.
Характеристики:

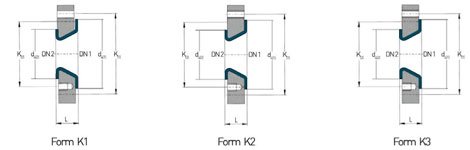

Форма K1 - концетрический,
DN1: сквозное отверстие; положение отверстия по DIN EN 1333
DN2: отверстие под резьбу; положение отверстия по DIN EN 1333
Форма K2 - концетрический,
DN1: сквозное отверстие с резьбой; положение отверстия по DIN EN 1333
DN2: отверстие под резьбу; положение отверстия по DIN EN 1333
Форма K3 -концетрический,
DN1: сквозное отверстие с резьбой; положение отверстия DIN EN 1333
DN2: отверстие под резьбу; отверстия на главной оси
L = Конструктивная длина
d4 = Диаметр отбортованной футеровки
K = Диаметр центров крепежных отверстий болтов
Размеры для DN 15 и DN 450 в DIN 2848 не определены.
DN1 |
DN2 |
L (мм) |
Форма |
4(1) (мм) |
K(1) (мм) |
4(2) (мм) |
K(2) (мм) |
Материал футеровки |
Болты |
Вес (пр.кг/ штука) |
20 |
15 |
35 |
K3 |
58 |
75 |
45 |
65 |
ПТФЭ / ПП |
4 x M12 |
2,5 |
25 |
15 |
35 |
K3 |
68 |
85 |
45 |
65 |
ПТФЭ / ПП |
4 x M12 |
2,5 |
25 |
20 |
35 |
K3 |
68 |
85 |
58 |
75 |
ПТФЭ /ПП |
4 x M12 |
2,4 |
32 |
20 |
35 |
K3 |
78 |
100 |
58 |
75 |
ПТФЭ/ ПП |
4 x M16 |
3,9 |
32 |
25 |
35 |
K3 |
78 |
100 |
68 |
85 |
ПТФЭ/ ПП |
4 x M16 |
3,5 |
40 |
20 |
35 |
K2 |
88 |
110 |
58 |
75 |
ПТФЭ / ПП |
4 x M16 |
4,1 |
40 |
25 |
35 |
K3 |
88 |
110 |
68 |
85 |
ПТФЭ / ПП |
4 x M16 |
4,0 |
40 |
32 |
35 |
K3 |
88 |
110 |
78 |
100 |
ПТФЭ /ПП |
4 x M16 |
3,9 |
50 |
20 |
35 |
K2 |
102 |
125 |
58 |
75 |
ПФА / ПП |
4 x M16 |
5,0 |
50 |
25 |
35 |
K2 |
102 |
125 |
68 |
85 |
ПТФЭ / ПП |
4 x M16 |
4,9 |
50 |
32 |
35 |
K3 |
102 |
125 |
78 |
100 |
ПТФЭ /ПП |
4 x M16 |
5,0 |
50 |
40 |
35 |
K3 |
102 |
125 |
88 |
110 |
ПТФЭ /ПП |
4 x M16 |
5,1 |
65 |
20 |
35 |
K2 |
122 |
145 |
58 |
75 |
ПФА / ПП |
4 x M16 |
6,0 |
65 |
25 |
35 |
K2 |
122 |
145 |
68 |
85 |
PFA / PP |
4 x M16 |
5,9 |
65 |
32 |
35 |
K2 |
122 |
145 |
78 |
100 |
PFA / PP |
4 x M16 |
5,8 |
65 |
40 |
35 |
K3 |
122 |
145 |
88 |
110 |
ПТФЭ / ПП |
4 x M16 |
5,6 |
65 |
50 |
35 |
K3 |
122 |
145 |
102 |
125 |
ПТФЭ / ПП |
4 x M16 |
5,6 |
80 |
25 |
35 |
K1 |
138 |
160 |
68 |
85 |
ПФА / ПП |
8 x M16 |
6,8 |
80 |
32 |
35 |
K2 |
138 |
160 |
78 |
100 |
ПФА / ПП |
8 x M16 |
6,7 |
80 |
40 |
35 |
K2 |
138 |
160 |
88 |
110 |
ПФА / ПП |
8 x M16 |
6,6 |
80 |
50 |
35 |
K2 |
138 |
160 |
102 |
125 |
ПТФЭ / ПП |
8 x M16 |
6,4 |
80 |
65 |
35 |
K2 |
138 |
160 |
122 |
145 |
ПТФЭ /ПП |
8 x M16 |
6,2 |
100 |
25 |
45 |
K1 |
158 |
180 |
68 |
85 |
ПФА / ПП |
8 x M16 |
12,0 |
100 |
32 |
45 |
K1 |
158 |
180 |
78 |
100 |
ПФА / ПП |
8 x M16 |
12,0 |
100 |
40 |
45 |
K1 |
158 |
180 |
88 |
110 |
ПФА / ПП |
8 x M16 |
12,0 |
100 |
50 |
45 |
K2 |
158 |
180 |
102 |
125 |
ПТФЭ / ПП |
8 x M16 |
12,0 |
100 |
65 |
45 |
K2 |
158 |
180 |
122 |
145 |
ПТФЭ / ПП |
8 x M16 |
11,0 |
100 |
80 |
45 |
K3 |
158 |
180 |
138 |
160 |
ПТФЭ / ПП |
8 x M16 |
10,0 |
125 |
25 |
45 |
K1 |
188 |
210 |
68 |
85 |
ПФА / ПП |
8 x M16 |
16,0 |
125 |
32 |
45 |
K1 |
188 |
210 |
78 |
100 |
ПФА / ПП |
8 x M16 |
16,0 |
125 |
40 |
45 |
K1 |
188 |
210 |
88 |
110 |
ПФА / ПП |
8 x M16 |
15,0 |
125 |
50 |
45 |
K1 |
188 |
210 |
102 |
125 |
ПФА / ПП |
8 x M16 |
14,0 |
125 |
65 |
45 |
K2 |
188 |
210 |
122 |
145 |
ПФА / ПП |
8 x M16 |
13,5 |
125 |
80 |
45 |
K2 |
188 |
210 |
138 |
160 |
ПТФЭ / ПП |
8 x M16 |
13,0 |
125 |
100 |
45 |
K3 |
188 |
210 |
158 |
180 |
ПТФЭ / ПП |
8 x M16 |
13,0 |
150 |
25 |
45 |
K1 |
212 |
240 |
68 |
85 |
ПФА / ПП |
8 x M20 |
22,0 |
150 |
32 |
45 |
K1 |
212 |
240 |
78 |
100 |
ПФА / ПП |
8 x M20 |
21,0 |
150 |
40 |
45 |
K1 |
212 |
240 |
88 |
110 |
ПФА / ПП |
8 x M20 |
20,0 |
150 |
50 |
45 |
K1 |
212 |
240 |
102 |
125 |
ПФА / ПП |
8 x M20 |
19,0 |
150 |
65 |
45 |
K1 |
212 |
240 |
122 |
145 |
ПФА / ПП |
8 x M20 |
18,5 |
150 |
80 |
45 |
K1 |
212 |
240 |
138 |
160 |
ПФА / ПП |
8 x M20 |
18,0 |
150 |
100 |
45 |
K2 |
212 |
240 |
158 |
180 |
ПТФЭ / ПП |
8 x M20 |
17,0 |
150 |
125 |
45 |
K3 |
212 |
240 |
188 |
210 |
ПТФЭ / ПП |
8 x M20 |
16,0 |
200 |
50 |
45 |
K1 |
268 |
295 |
102 |
125 |
ПФА / ПП |
8 x M20 |
28,0 |
200 |
65 |
45 |
K1 |
268 |
295 |
122 |
145 |
ПФА / ПП |
8 x M20 |
27,5 |
200 |
80 |
45 |
K1 |
268 |
295 |
138 |
160 |
ПФА / ПП |
8 x M20 |
27,0 |
200 |
100 |
45 |
K1 |
268 |
295 |
158 |
180 |
ПФА / ПП |
8 x M20 |
25,0 |
200 |
125 |
45 |
K1 |
268 |
295 |
188 |
210 |
ПТФЭ / ПП |
8 x M20 |
24,0 |
200 |
150 |
45 |
K2 |
268 |
295 |
212 |
240 |
ПТФЭ / ПП |
8 x M20 |
23,0 |
250 |
65 |
45 |
K1 |
320 |
350 |
122 |
145 |
ПФА / ПП |
12 x M20 |
25,0 |
250 |
80 |
45 |
K1 |
320 |
350 |
138 |
160 |
ПФА / ПП |
12 x M20 |
24,0 |
250 |
100 |
45 |
K1 |
320 |
350 |
158 |
180 |
ПФА / ПП |
12 x M20 |
22,0 |
250 |
125 |
45 |
K1 |
320 |
350 |
188 |
210 |
ПТФЭ / ПП |
12 x M20 |
20,5 |
250 |
150 |
45 |
K1 |
320 |
350 |
212 |
240 |
ПТФЭ / ПП |
12 x M20 |
19,0 |
250 |
200 |
45 |
K2 |
320 |
350 |
268 |
295 |
ПТФЭ / ПП |
12 x M20 |
16,0 |
300 |
80 |
50 |
K1 |
370 |
400 |
138 |
160 |
ПТФЭ / ПП |
12 x M20 |
38,0 |
300 |
100 |
50 |
K1 |
370 |
400 |
158 |
180 |
ПТФЭ / ПП |
12 x M20 |
36,0 |
300 |
125 |
50 |
K1 |
370 |
400 |
188 |
210 |
ПТФЭ / ПП |
12 x M20 |
33,5 |
300 |
150 |
50 |
K1 |
370 |
400 |
212 |
240 |
ПТФЭ / ПП |
12 x M20 |
31,0 |
300 |
200 |
50 |
K1 |
370 |
400 |
268 |
295 |
ПТФЭ / ПП |
12 x M20 |
28,0 |
300 |
250 |
50 |
K2 |
370 |
400 |
320 |
350 |
ПТФЭ / ПП |
12 x M20 |
24,0 |
350 |
100 |
50 |
K1 |
430 |
460 |
158 |
180 |
ПТФЭ |
16 x M20 |
47,0 |
350 |
125 |
50 |
K1 |
430 |
460 |
188 |
210 |
ПТФЭ |
16 x M20 |
44,5 |
350 |
150 |
50 |
K1 |
430 |
460 |
212 |
240 |
ПТФЭ |
16 x M20 |
42,0 |
350 |
200 |
50 |
K1 |
430 |
460 |
268 |
295 |
ПТФЭ |
16 x M20 |
38,0 |
350 |
250 |
50 |
K1 |
430 |
460 |
320 |
350 |
ПТФЭ |
16 x M20 |
35,0 |
350 |
300 |
50 |
K2 |
430 |
460 |
370 |
400 |
ПТФЭ |
16 x M20 |
33,0 |
400 |
125 |
50 |
K1 |
482 |
515 |
188 |
210 |
ПТФЭ |
16 x M24 |
63,0 |
400 |
150 |
50 |
K1 |
482 |
515 |
212 |
240 |
ПТФЭ |
16 x M24 |
62,0 |
400 |
200 |
50 |
K1 |
482 |
515 |
268 |
295 |
ПТФЭ |
16 x M24 |
60,0 |
400 |
250 |
50 |
K1 |
482 |
515 |
320 |
350 |
ПТФЭ |
16 x M24 |
55,0 |
400 |
300 |
50 |
K1 |
482 |
515 |
370 |
400 |
ПТФЭ |
16 x M24 |
49,0 |
400 |
350 |
50 |
K2 |
482 |
515 |
430 |
460 |
ПТФЭ |
16 x M24 |
40,0 |
450 |
150 |
50 |
K1 |
532 |
565 |
212 |
240 |
ПТФЭ |
20 x M24 |
72,0 |
450 |
200 |
50 |
K1 |
532 |
565 |
268 |
295 |
ПТФЭ |
20 x M24 |
70,0 |
450 |
250 |
50 |
K1 |
532 |
565 |
320 |
350 |
ПТФЭ |
20 x M24 |
66,0 |
450 |
300 |
50 |
K1 |
532 |
565 |
370 |
400 |
ПТФЭ |
20 x M24 |
58,0 |
450 |
350 |
50 |
K1 |
532 |
565 |
430 |
460 |
ПТФЭ |
20 x M24 |
49,0 |
450 |
400 |
50 |
K2 |
532 |
565 |
482 |
515 |
ПТФЭ |
20 x M24 |
44,0 |
500 |
150 |
50 |
K1 |
585 |
585 |
212 |
240 |
ПТФЭ |
20 x M24 |
87,0 |
500 |
200 |
50 |
K1 |
585 |
585 |
268 |
295 |
ПТФЭ |
20 x M24 |
86,0 |
500 |
250 |
50 |
K1 |
585 |
585 |
320 |
350 |
ПТФЭ |
20 x M24 |
85,0 |
500 |
300 |
50 |
K1 |
585 |
585 |
370 |
400 |
ПТФЭ |
20 x M24 |
77,0 |
500 |
350 |
50 |
K1 |
585 |
585 |
430 |
460 |
ПТФЭ |
20 x M24 |
70,0 |
500 |
400 |
50 |
K1 |
585 |
585 |
482 |
515 |
ПТФЭ |
20 x M24 |
62,0 |
